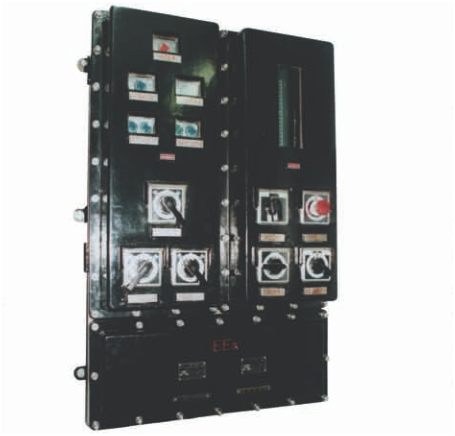

一、XDK-K系列钻井平台仪表控制室专用防爆控制箱（IIB）：
二、专用防爆控制箱主要技术指标：
|
执行标准 |
GB3836.1,GB3836.2,GB3836.3, IEC60079-0,IEC60079-1,IEC60079-7 |
|
危险环境 |
1区,2区 |
|
适用环境 |
户内，户外 |
|
壳体材质 |
铸铝合金或钢板焊接外壳，表面喷塑或不锈钢 |
|
外露紧固件 |
高质量不锈钢 |
|
内部配置 |
内部元件根据用户要求选择，可配置各种测量仪表，报警装置，PLC,数据放大器（烟雾，可燃气体浓度，压力，温度）等传感器， 断路器，交流接触器，继电器，电流表，电压表，指示灯，转换开关等 |
|
额定电压 |
380V, 报警值±10% |
|
额定电流 |
14.7,28.4,41.6,68.9,83.8,102.7,141.8A |
|
电源频率 |
50HZ，变化≥5%时报警 |
|
额定功率 |
14,22,30,45,55,75,80,92,95,110KW |
|
烟雾浓度 |
量程：0-5%，报警值≥0.5% |
|
可燃气体浓度 |
量程：0-5%，报警值≥0.5%，断电浓度≥1% |
|
电机负载 |
≤7.5，≤15，≤22，≤37，≤45，≤55，≤75KW |
|
视在功率 |
12.2,23.2,33.2,52,61.9,76.3,105.3KVA |
|
防爆标志 |
Exd IIBT6 Gb, ExedIIBT6 Gb, DIPA20TA,T6 |
|
防护等级 |
IP54,IP65 |
|
防腐等级 |
WF1,WF2 |
|
进线口螺纹 |
G1”-G2” |
|
电缆外径 |
φ 12mm-φ35mm |
|
布线方式 |
电缆或钢管均可 |
1、本产品是根据用户技术要求或电气原理图生产。订货时用户需提供技术要求或电气原理图，
我厂根据用户要求出具设计方案及设计壳体，经用户确认后生产。
2、内装元件可由用户提供，也可由我厂提供，订货时请注明。
3、本产品适用于海上钻井、石油、化工等企业。可用于危险场所的电气设备自动供电控制。
4、可自动调节操作室的微正压及温度。
5、可根据电源频率或电压的变化自动控制电源的投切。
6、可根据可燃气体浓度或烟雾浓度自动切断电源。
7、可根据不同事故现象做出相应报警及适当地控制。
8、根据不同的需要，自动进行旁路电源及电网供电的自动切换。
9、具有过载、短路、欠压、断相保护功能。
10、壳体具有多种防爆形式，用户可根据现场要求来选择。
11、为防止进水，出线口方向尽量选用下进线。
12、专用防爆控制箱户外使用或户内需防水时请订购防雨罩。
